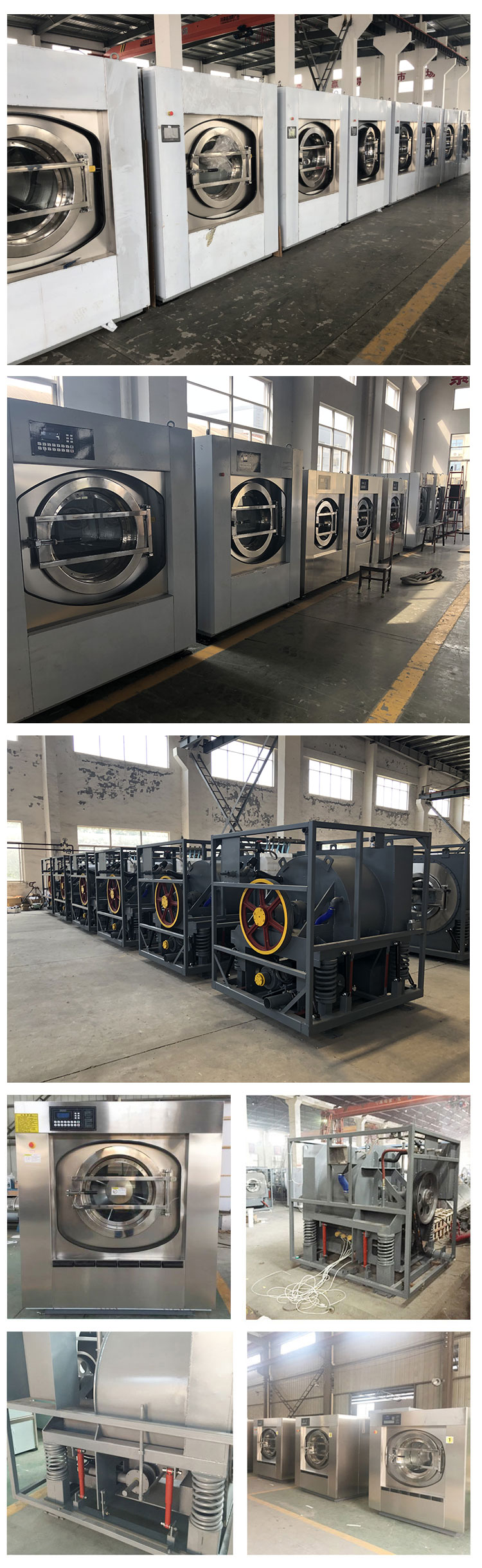

全自動洗脫兩用機

全自動洗脫機技術參數

型號Type	XTQ-10H	XTQ-15H	XTQ-20H	XTQ-30H	XTQ-50H	XTQ-70H	XTQ-100H	XTQ-120H
額定容量	10kg	15kg	20kg	30kg	50kg	70kg	100kg	120kg
最小	8kg	10kg	15kg	20kg	35kg	50kg	70kg	100kg
最大	10kg	15kg	20kg	30kg	50kg	70kg	100kg	120kg
內膽尺寸
直徑	650mm	650mm	700mm	895mm	1080mm	1200mm	1200mm	1200mm
徑深	450mm	450mm	460mm	450mm	625mm	650mm	860mm	815mm
體積	149Lit	149Lit	199Lit	332Lit	572Lit	735Lit	972Lit	920Lit
外型尺寸
長	1010mm	1010mm	1150mm	1410mm	1650mm	1750mm	1760mm	1760mm
寬	780mm	1100mm	1110mm	1750mm	1750mm	1800mm	2000mm	2000mm
高	1510mm	1510mm	1600mm	1760mm	1900mm	2090mm	2100mm	2100mm
轉籠速度
洗滌轉速	50r/min	50r/min	50r/min	36r/min	35r/min	33r/min	31r/min	31r/min
均布轉速	90r/min	90r/min	90r/min	72r/min	75r/min	70r/min	65r/min	65r/min
中脫	450r/min	450r/min	450r/min	420r/min	380r/min	350r/min	310r/min	310r/min
高脫	890r/min	890r/min	890r/min	780r/min	760r/min	680r/min	680r/min	680r/min
排水閥
排水閥	￠70mm	￠70mm	￠70mm	￠140mm	￠140mm	￠140mm	￠140mm	￠140mm
進水管
熱水管	3/4”	3/4”	3/4”	3/2”	3/2”	3/2”	3/2”	3/2”
冷水管	3/4”	3/4”	3/4”	3/2”	3/2”	3/2”	3/2”	3/2”
蒸汽管
蒸汽管	3/4”	3/4”	3/4”	1”	1”	1”	1”	1”
每缸耗汽量	15kg	15kg	18kg	20kg	30kg	45kg	50kg	50kg
洗滌耗水量	380kg	380kg	500kg	720kg	1000kg	1440kg	1800kg	1800kg
電源	Standard:380+N-3PH-50Hz三相四線
電機功率	2.2kw	2.2kw	3kw	4kw	5.5kw	7.5kw	7.5kw	11kw
電加熱功率	9kw	9kw	9kw	27kw	27kw	27kw	45kw	45kw
機器重量
重量約	500kg	800kg	1200kg	1500kg	2300kg	2500kg	3000kg	3600kg

全自動洗脫機性能特點：

全自動洗脫機采用全電腦液晶人機對話操作界面，中文顯示超大屏幕，有30種不同的洗滌程序可供選擇，可滿足任何洗滌要求，全面實現洗、漂、汰等過程的自動化。

全自動洗脫機為全不銹鋼設計，美觀大方，經久耐用。內膽徑向尺寸大，增加洗滌物運轉落差。 全中文操作界面，簡單清晰，洗滌程序任意設定。

全自動洗脫機可變頻無極調速，確保機器運行平穩，比傳統雙速電機節省30%電力。

全自動洗脫機水溫自動控制系統。洗滌過程、門鎖及控制安全聯鎖，確保使用安全。比工業洗衣機更先進，更人性化。

全自動洗脫機用途采用懸浮式避振結構，配以彈簧阻尼系統，超低振動。

全自動洗脫機用途可安全放置在任何樓層，無需做地基。

全自動洗脫機用途采用進口變頻系統，調速方便，啟動平穩噪音低，節能效果明顯，傳動結構簡單可靠。

全自動洗脫機用途全封閉后排水框架結構設計，減少污染，保持工作場地干燥清潔。內外筒均為不銹鋼。提高了使用壽命。

全自動洗脫機用途采用不銹鋼精制門，氣動安全裝置，極大提高了使用中的安全性。

全自動洗脫機采用體外注油裝置，維護保養便捷。

全自動洗脫機故障處理

一、全自動洗脫機洗滌周期結束后門不能打開

可能故障原因：

1、外缸中有水

2、進入氣壓太低

3、連接到排水閥氣缸的氣管被切斷

4、打開排水閥的電磁閥損壞。

5、打開排水閥的氣缸損壞

6、門未對準，門閂卡住

7、不能從控制器接受任何打開門的信號

解決方法：

1、檢查排水閥和排水管路系統，如有必要進行清潔或修理

2、將進入空氣壓力提高到6-7kgf/cm

3、修理或重新連接氣管

4、修理或更換電磁閥

5、修理或更換打開排水閥的氣缸

6、重新調整門的位置，將門關緊

7、更換控制器

二、全自動洗脫機不能啟動，當門關閉時顯示屏顯示“門開著”

故障原因：關門限位開關損壞

解決方法：維修或更換門限位開關

三、全自動洗脫機控制器似乎工作正常，但操作時全自洗脫機機具體功能毫無反應

故障原因：

1、控制板的輸出插頭松動

2、控制該功能的具體零件連接不好

3、控制該功能的具體零件損壞

解決方法：

1、重新可靠的連接好輸出插頭

2、維修零件連接不好的地方

3、維修或更換該零件

四、全自動洗脫機進水閥或蒸汽閥或排水閥不能正常打開

故障原因：

1、進入本機的空氣壓力過低

2、氣管被剪斷，夾住或斷開

3、閥阻塞

4、與本機連接的外部手動進水閥或蒸汽閥沒有打開

5、閥泄露

6、控制該閥打開的電磁閥損壞

解決方法：

1、將進入空氣的壓力提高到6-7kgf/mm

2、維修或重新的連接氣管

3、清洗閥體

4、打開機器外部手動進水閥和蒸汽閥

5、更換閥密封或或個閥

6、維修或更換電磁閥
